KONİK PİM ÇEŞİTLERİ

EĞİM: 1/50 STANDART

ÖLÇÜLER ( İNCE UÇ X KALIN UÇ X UZUNLUK ) :

3 x 4 x 42 MM

4 x 5 x 52 MM

5 x 6 x 62 MM

6 x 7 x 62 MM

7 x 8 x 62 MM

8 x 10 x 90 MM

10 x 12 x 90 MM

konikpim.com olarak, ihtiyacınıza özel dayanıklı metal parçalar üreterek makinelerinizin güvenilir, uzun ömürlü ve sorunsuz çalışmasını sağlıyoruz.

Bize ulaşın

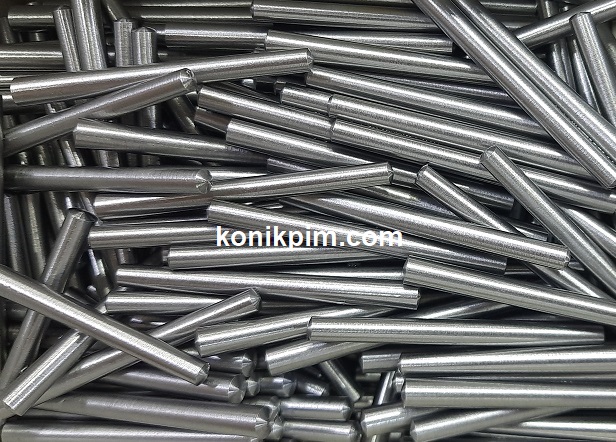

Konik pim, makine mühendisliğinde ve imalatta iki veya daha fazla parçayı birbirine sabitlemek, hizalamak ve merkezlemek için kullanılan, bir ucu kalın diğer ucu ise kademeli olarak incelen (konik şekilli) metal bir bağlantı elemanıdır.

Görünüş olarak düz bir çubuğa benzer ancak dikkatli bakıldığında bir ucunun diğerinden daha dar olduğu fark edilir.

Konik Pimin Özellikleri ve Çalışma Mantığı :

Sürtünme Kuvveti ile Kilitleme: Konik pimler, kendisiyle aynı eğime sahip konik bir deliğe çakılır. Şekli sayesinde deliğe girdikçe sıkışır ve herhangi bir vida dişi veya yapıştırıcı olmadan, sadece sürtünme gücüyle parçaları sımsıkı tutar.
Mükemmel Merkezleme: İki parçanın birbirine tam olarak doğru açıyla oturmasını (hizalanmasını) sağlar. Bu yüzden hassas makinelerde çok sık tercih edilir.
Gevşemeye Karşı Güvenli: Sarsıntı ve titreşimli ortamlarda bile yerinden kolay kolay çıkmaz ve gevşemez.
Tekrar Kullanılabilirlik: İstenildiği zaman deliğe zarar vermeden çıkarılabilir ve parçalar yeniden monte edilirken aynı pim tekrar kullanılabilir.
Standart Ölçü (1:50 Eğimi): Metrik sistemde (mühendislik standartlarında) genellikle 1:50 koniklik oranına sahiptir. Bu şu anlama gelir: Pimin boyu her 50 milimetre uzadığında, çapı 1 milimetre azalır ya da artar.

KONİK PİM RAYBASI ÇEŞİTLERİ

Konik pim raybası, konik pimlerin takılacağı delikleri tam ölçüsüne getirmek ve pürüzsüzleştirmek için kullanılan, konik (koniler şeklinde gittikçe daralan) yapılı bir talaş kaldırma aletidir. Makine imalatında parçaları birbirine tam sabitlemek için kullanılan standart 1:50 eğimli konik pim deliklerinin hassas bir şekilde işlenmesini sağlar.

Konik Pim Raybası Çeşitleri :

Düz Oluklu Konik Pim Raybaları: Genellikle elle yapılan raybalama işlemlerinde kullanılır. Talaş kaldırma miktarı az olan temiz bitirme işleri için uygundur.

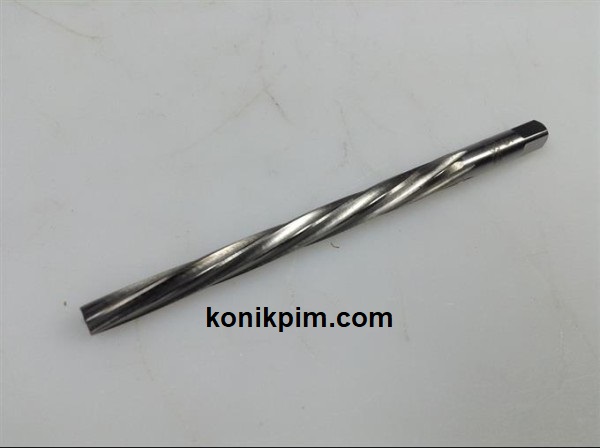

Helis Oluklu (Spiral) Konik Pim Raybaları: Özellikle makine ile yapılan raybalamalarda tercih edilir. Olukların kıvrımlı yapısı sayesinde talaşı delikten dışarı kolayca atar ve sıkışmayı önler.

Dikkat Edilmesi Gereken İpuçları :

Ön Delik Çapı: Raybalama işleminden önce matkapla delinecek ön delik çapı, konik pim raybasının en küçük (uç) çapından biraz daha küçük olmalıdır.
Devir Hızı ve İlerleme: Malzemenin zarar görmemesi ve raybanın kırılmaması için düşük devirde ve sabit bir baskı ile çalışılmalıdır.
Kesme Sıvısı (Yağlama): Sürtünmeyi ve ısınmayı azaltmak, daha pürüzsüz bir yüzey elde etmek için işlem sırasında mutlaka kesme yağı kullanılmalıdır.

Hakkımızda

Özel metal imalat çözümleri

Konikpim.com olarak, yüksek hassasiyet gerektiren konik pimler başta olmak üzere farklı ölçü ve formlarda metal ürünlerin imalatını gerçekleştiriyoruz. Modern makine parkurumuz ve deneyimli ekibimizle, teknik çizimlerinize ve özel taleplerinize uygun çözümler sunuyoruz.

1. Özel konik pim tasarımı

Değer, bir şeyin insanlar için ne kadar önemli, anlamlı veya faydalı olduğunu ifade eder. Sadece maddi ölçülerle (para, mal, fiyat) ilgili değildir; aynı zamanda duygusal, ahlaki, kültürel ve toplumsal boyutları da içerir. Bir kişi, olay, eşya ya da fikir, insanların gözünde ne kadar kıymetli ve anlam taşıyorsa, o kadar

2. Prototip pim imalatı

Değer, bir şeyin insanlar için ne kadar önemli, anlamlı veya faydalı olduğunu ifade eder. Sadece maddi karşılıkla ölçülmez; duygusal, manevi, kültürel ve etik boyutları da vardır. Bir nesnenin, ilişkinin, davranışın veya ilkenin değeri, onun hayatımıza kattığı katkı, bizde uyandırdığı hisler ve uzun vadede oluşturduğu et

3. Küçük seri pim üretimi

Değer, bir şeyin ne kadar önemli, faydalı ya da anlamlı olduğunu ifade eden kavramdır. Sadece para ya da maddi karşılıkla ölçülmez; bir kişinin ilkeleri, ahlaki duruşu, bir ürünün sağladığı katkı, bir ilişkinin önemi ya da bir markanın insanlar için ifade ettiği anlam da değeri belirler. Özetle değer, hem somut (fiyat

Tüm hizmetler

Konik pim üretim çözümleri

konikpim.com olarak, yüksek hassasiyet gerektiren konik pimler ve çeşitli metal bağlantı elemanlarının imalatını yapıyoruz. Modern makine parkurumuz ve deneyimli ekibimizle, çizim ve teknik şartnamelere tam uyumlu üretim gerçekleştiriyoruz.

Çalışmalarımız

Ürünlerimizden Kareler

Metal ürünlerimizin üretim sürecini ve kalite detaylarını fotoğraf galerimizde yakından görebilirsiniz. Farklı ölçü ve tasarımlardaki konik pimlerimizi ve diğer metal parçalarımızı inceleyerek işçiliğimiz hakkında fikir edinebilirsiniz. Galerimiz düzenli olarak güncellenerek yeni projelerimizle zenginleştirilmektedir.
